微量押え上げ装置

（１）ミシンの筒ネジ、押え棒ピン、押えバネを取り外す。
（２）押え棒の中心に連結棒の先端の割り部を圧入する。（軽くカチ込む）
（３）押えバネ、筒ネジにロックナットを入れ、ミシンにネジ込み、押え棒のバネの

効き具合を見て、筒ネジをロックナットで締める。

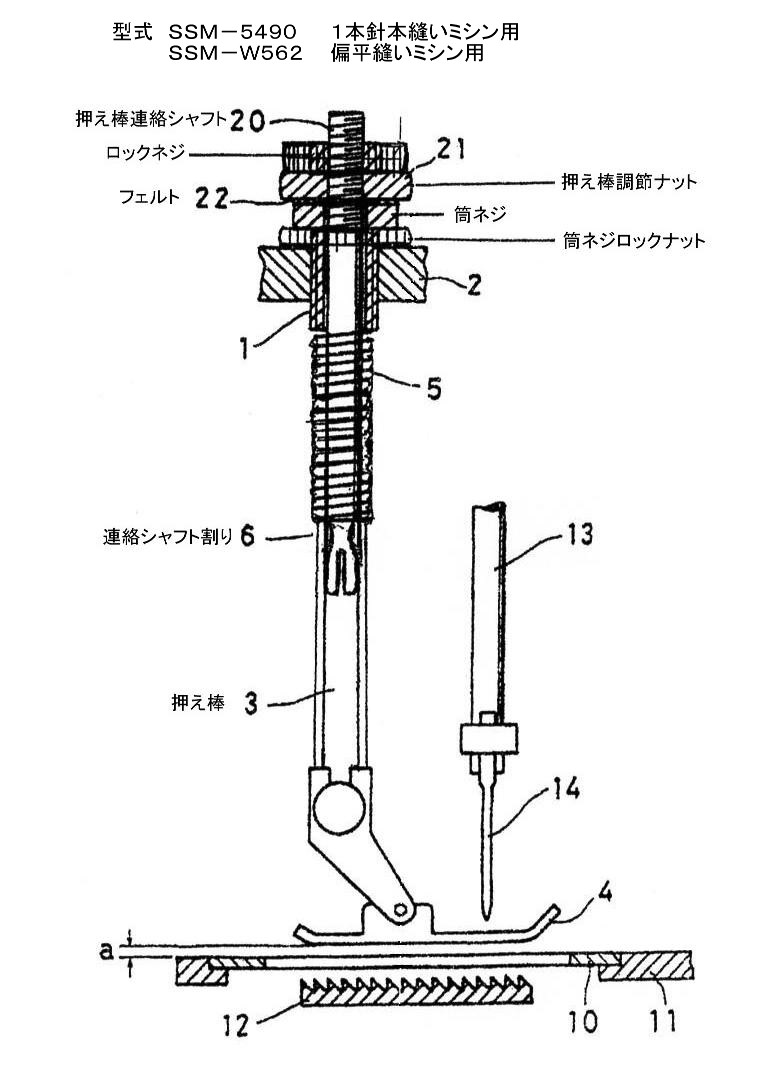

（４）図の２１を廻すことにより、押え棒が上下出来る。

従って、押えの底面と針板の上面の隙間を縫製する生地の厚さに合わす。

針板と押えが直接当たらず、押えバネの圧力が直接生地にかからないようにする。

送り歯が上がって、生地を送り出す運動の時、生地にかかる。

　　　その調整は図２１で行う。
（５）図の（ａ）の調整で生地は軽く送り出され、直線・曲線・段差がどんな素材でも自然に

縫いあがる。また、オペレーターの指先の負担がなくなり、素材は軽く移動し、

作業が容易になる。
（６）押え筒ネジを（ａ）調整後、締める。

価格問い合わせは電子メールまたはフリーダイアル FAX (073-483-1616)
電話（090-8656-8471）下村までご連絡下さい。（消費税・送料別途）
